A korábbi ledes lámpám 1A-en tudott 300 Lumen fényerőt produkálni. A 3 db Cree MC-E led teljes meghajtáson kb 2200 lument produkál, mindezt 2,8 Amoper meghajtáson. Így a teljesítmény - fénymennyiség aránya több mint duplájára nőt.

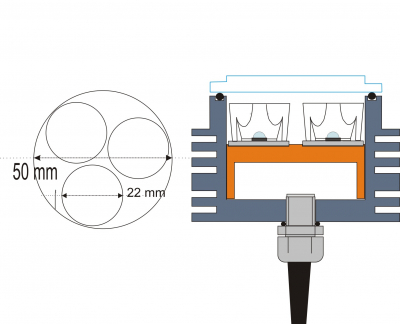

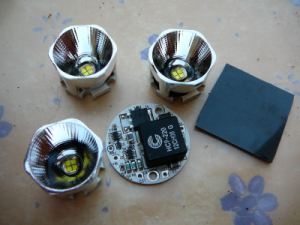

Az alkatrészek beszerzése a világ minden tájáról történt. A ledek, a ragasztó, a foncsor Ausztráliából. A ledmeghajtó elektronika az USA-ból, és még a további tesztekhez úton van többféle lencse Kínából. Akkor a főbb alkatrészek amikre szükségem volt a lámpa építésénél:

A fűtés igen nagy áramfelvétellel jár, ezért a megfelelő méretű akuumlátorokról gondoskodni kell. A fűtés alapját egy jóminőségű üllésfűtés fűtőszálai adják. Nekem sikerült egy kisérleti stádiumban lévő fűtés 2 prototípusát megszerezni. Ezekben a fűtőszálak szénszál alapúak, így nem kell a merev fűtőszálakkal foglalkozni. A 2 nagyjából A4-es lap méretű fűtő párnát egy Decathlon-ban vásárolt polár mellénybe került bevarásra.

A fűtésről annyit, hogy a két párna 4,5 Ampert vesz fel, ami kb 54 Watt-nak felel meg. Előzetes tesztek szerint, még túl meleget is csinál, mondjuk szárazon.

Az akumlátor pakk alapját 2400 mAh  Li-ion akucellák adják. Ezekből 20 db van egy pakkban, 4s5p felosztásban ( 4 db sorban és 5 ilyen soros kapcsolás  párhuzamosan) így a kapott névleges méret 14,4 V 12.000mAh. A Li-ion cellák elektronikus védelmét mivel 4,5 amper kivételről van szó 2 db párhuzamos elektronika biztosítja. Az akuk forrása: www.dealextreme.com internetes bolt. Az összeszerelést és az elektronikát a Li-ion Kft készítette, www.li-ion.hu .

Az akupakk speciális töltőt igényel, mivel az Li-ion cellák kényesek a töltésre is. Ezekből egész jó beszerezhető bármely modell boltba. Én egy multifunkciós modelt választottam, mivel elég sokféle aksi van már a lámpákhoz is. A választott típus bemeneti feszültsége 11-15 V így olyan helyeken ahol nincs 220V is tudjuk autórol tölteni. A tápegységként egy működő ATX számítógép tápot szereztem, így 220 esetén is használható a töltő. Elindításához a zöld vezetéket kell bármelyik fekete vezetékkel összekötni.  A fölösleges vezetékeket én levágtam.

Az aksipakk kanisztereként egy 90 mm átmérőjű poliamid rúd szolgált alapul (http://www.metallo-globus.hu). És itt jön a legfontosabb dolog egy megfelelő esztergályos találása. Szeremcsére nekem a 2. szomszéd az és a korábbi lámpa projektek kapcsán elég jól szót értünk, és neki is jó ötletei vannak (Külön köszönet neki). A méretek alapján egy 260 mm hosszú hengerre van szükség 60 mm átmérőjű lyukkal. A henger talpán az anyagvastagság legyen elegendő, hogy a nyomást bírja, de ne legyen túl vastag mivel akkor a reed relét nehezen tudjuk kapcsolni.

A Reed csövet mivel igen nagy az áramfelhasználás ezért egy relével el kell látni, így a reed csövön átfolyó áram erőssége minimális. A reed csövet és a relét egy nyáklapra forrasztottam. Kapcsolási rajzot külön nem készítek mivel egy relé bekötése gyerek játék. Miután a forrasztás kész, az egészet "kiöntöttem" ragasztóval. Így a kábelek mozgása nem a forrasztásokat terheli.

Miután ez kész az egészet a kaniszter aljába kell beleragasztani. És ezután az összes többi alkatrészt a kaniszterre felszerelni, békazár, tömszelence, bilincsek valamint a kapcsoló elhelyezése. A kupak és a kaniszter között kettős O gyűrű tömítés védi az akutankot a beázástól az egyik egy 63,09*3.53 -as szilikon O gyűrű mely a nyomás hatására egyre jobban tömít. A másik egy 57*3 mm NBR70-es O gyűrű.

A ruhába valahogy be is kell vezetni az áramot az akupakkból. Erre a legegyszerűbb dolog, ha a jól bevált esztergályosunkhoz fordulunk, hogy gyártson egy közdarabot a ruha felfújó szelepáhez amibe oldalt egy tömszelence segítségével be tudjuk vezetni a kábelt. A  tömszelence ez esetben más mint a korábban általam alkalmazottak, mivel hosszú keresgélés, interneten való bújkálás során sikerült rátalálni az AGRO svájci cég termékére. Ez a tömszelence több szempontból is alkalmasabb mint a korábban alkalmazottak. Törésgátlóval ellátott, és a belső tömítési felület is sokkal nagyobb mint a korábbiak. A tömszelence típus száma: 1017.52 a tömszelencébe minden további probléma nélkül alkalmazható a 3*1,5mm2 gumikábel.

A közbetét és a felfújó szelep közti tömítés egy 54*2 mm O-gyűrűvel oldottam meg. Az összeszerelt rendszer:

A fűtésen további fejlesztések várhatóak, mivel jelenleg az akutank leválasztása, csak a szelep szétszedésével lehet. A következőkben szeretném a kábelt kicserélni E/O Cordra, mely víz alatt is széthúzható. Valamit egy E/O cordos lámpafej készítése, így amikor nem a fűtés használom világításra is alkalmas legyen az akupakk. A további fejleményekről beszámoló amint elkészülnek a további alkatrészek.

Kapcsolat: info@extasea.hu

www.extasea.hu

Hozzávalók:

• 1,5 - 2 méter poliészter 5 mm-es kötél
• 2 db rozsdamentes karabíner
• 30 cm gumicső (üzemanyag cső, kerti locsolócső) kb 10 mm átmérőjű
• 1 db rozsdamentes bilincs
• 2 db autógumi belső csík (kb 2 cm széles)
• 1 db Stage palack

Szerszámok:

• sniccer (tapétavágó)
• csavarhúzó
• öngyújtó

1. lépés

A kötelet fűzzük bele a gumicsőbe. A kötél felső részén hagyjunk nagyjábol egy 20 cm-es hurkot, hogy a felső karabinert ide tudjuk kötni.  Amennyiben a kötél csak nehez akar átmenni a kötélen egy vékonyabb kötelet behúzva húzzuk át a vastagabb kötelet.

2. lépés

A felső karabinert egy egyszerű közép csomóval kössük a kötélre. A csomótban a köteleket szépen igazgasuk el, hogy jól nézen ki. A csomót úgy kösd meg, hogy a karabíner a palack íves részére kerüljön. Ha túl alacsonyan van a csomó. Ha túl alacsonyra kerül akkor a palack sok mindent fog akadályozni.

4. lépés

Az alsó karabiner felhelyezése. Az alsó karabinert kétféle képpen lehet felrakni. Egyik módszer az eltávolítható, a másik az állandó rögzítés. Az eltávolítható esetén először a két kötélvéget kell összekötni, azután a karabinert egy hurokkal a kötélre kötni. Amennyiben nem eltáviltaható módon szeretnénk felrakni a karabinert, úgy füzzk bele a kötél egyik végét és ezután kell a kötél két végét összekötni. Az összekötés halászcsomóval történik mely nem más mint két fél csomó egymással szemben.

5. lépés

A stage kit kész már csak a palackra kell erősíteni

6. lépés

A stage kit felső végét akaszd a palack csapajára. Az alsó részét pedig rögzítsd a palackhoz a bilincs segítségével. Amennyiben a palack nincs festve abban az esetben a bilincs alatt ragaszd körbe a palackat valamilyen ragasztóval, vagy festd le a palackot, hogy elkerüld a palack oldalfalának oxidálódását.

7. lépés

Amennyiben csak egy stage palackot használsz úgy az alsó rögzítési pontot bújtasd át a fogantyú alatt, így kevésbé fog a palackod lefelé lógni.

8. lépés

A stage palackunk elkészült. Utolsó lépésként a két autógumi belső karikát húzd rá a palackra. Amikor a reduktort nem használod, akkor ezek alá tudod a csövet bebújtatni, így az nem fog mindenfelé lógni. És végezetül egy jótanács a fogantyút csak a víz alatt használd, mert a kötél megnyúlhat. A palackot szárazon a csapjánál fogva szállítsd.

Kapcsolat: info@extasea.hu

www.extasea.hu

Felhasznált anyagok és beszerzési forrásuk:

Aluminium, poliamid: http://www.metallo-globus.hu

Led + Optika: http://www.ledaruhaz.hu

Rozsdamentes,csavarok bilincsek: http://www.menet-trend.hu

Ledmeghajtó panel: http://www.chipcad.hu

Ikelite békazár: http://ikelite.uw.hu

Fém tömszelence: http://www.mixvill.hu

O-gyűrű: http://www.oring.hu

A lámpa gyártása során, a szempontok a következőek voltak, legyen kellő fényereje, viszont fogyasztásban minél alacsonyabb értékeket mutason. A mai ledes technológiák szerencsére ezeknek a követelményeknek megfelelnek. További előnye a lámpának, hogy a led ellenállóbb az ütődésekkel szemben mint más technológiával készülő izzók.

Az elsődleges választások során a led és a hozzá tartozó optika vásárlása, és az akuumlátor beszerzése a cél, mivel az összes további munka ezektől függ. Ehhez kell méreteznmi a lámpafejet valamint az kaniszter nagyságát.

Ennél a lámpánál a következő led modulra eset a választás: Ledium K2 Trispot LED modul, hidegfehér

http://www.ledaruhaz.hu/a73678

A led modulhoz tartozó optika: Hármas optika Ledium K2 Trispot modulokhoz, Khatod gyártmány ebből is a 6°-os verzió

http://www.ledaruhaz.hu/a73676

A Led-ek táplálását egy Ni-Mh akkumlátor pak látja el. Az enyém Varta 2700 MAh -s cerzuzaaksikból készültek 10 Db sorba kötve, és kát ilyen 10-es csomag párhuzamos kötve, így elméletileg 12 Volt 5400 MAh-t kapok. Az akukészlet gyártása Tripolár Kft-nél történt, http://www.tripolar.hu . Az akuumlátor egymás csatlakoztatása pontheggesztéssel történt. A kész akukészletről hamarosan rakok fel képet. A csatlakozást én Tamiya csatlakozókkal oldottam meg aranyozott sarukkal.

A Led-et mivel nem lehet közvetlen az akuumlátorokra csatlakoztani, mivel a LED nem bírja a nagy áramerősséget huzamosabb idei, ezért a kettő közé egy áramgenerátor került. A kész LED meghajtó áramgenerátor panelt a ChipCad Kft-nél lehet beszerezni (max 1000 MA). Az áramgenerátor által leadott áramerőség mértékét ellenálásokkal szabályozhatjuk, nekem két 1,6 Ohm-os párhuzamos ellenállás van a panelra forasztva. Így képletek szerint pont 1 Ampert ad le. A LED-ek elvileg bírnák a 1,5 ampert is.

A kapcsoló megoldása Reed csővel és egy mágnes segítségével történi. Így a kapcsolóból adódóan nem történhet beázás. A reed cső mivel nagy áram esetén összeéghet ezért ezzel csak egy relét kapcsoljunk, így nem történhet hiba.

A kaniszter és a lámpafej között egy 3*1,5 mm2 gumikábel szállítja az áramot. Ez kelleően strapabíró, nem törik könnyen. Arra érdemes figyelni, hogy a kábel rézkábel,legyen más anyagból készült kábelekkel adódtak már problémák(könnyen törik benne a vezeték, mely a lámpa meghibásodásához vezethet)

Idő közben a lámpa elkészült, kb 30 barlangi merülésen bizonyított, hogy megfelelő a kiképzése. A tömítések, O gyűrűk több mint 7 bár nyomásnak eddig ellenálltak. Végezetül néhány kép a lámpáról:

Kapcsolat: info@extasea.hu

www.extasea.hu

Hozzávalók:

• 1 db szárazruha (lehetőleg rossz mandzsettával :)
• új mandzsetta
• gumiszalag
• ragasztó TipTop Cement SC200
• ragasztóhoz aktiváló TipTop UT-R 20
• tisztitó folyadék TipTop Hagyományos tisztító folyadék
• papír ragasztó (amit a festők is használnak)
• guniszalag helyett Aquasure és hozzá Cotol 240

Szerszámok:

• sniccer (tapétavágó kés)
• olló
• ecset
• csiszolóvászon
• kistálka
• hajszárító
• sablonok

1. lépés

A cserére szánt mandzsetta eltávolítása. Először is a hajszárítóval melegítsd meg azt a környéket, ahhol a mandzsetta a ruhához volt ragasztva. A melegítés hatására könnyebb eltávolítani. Lehetőleg a régi mandzsetta teljes egészét távoítsuk el a ruháról, anélkül hogy a ruha anyagát megsértenénk. Amennyiben a mandzsetta valamilyen okból nem eltávolítható, úgy a fel nem ragasztott részt vágjuk le ollóval, és a fent maradó részre ragasszuk fel az újat. A képen a papaírragasztóval kiragasztott rész látható. Kiragasztani azért érdemes, hogy a nem ragasztott felületet ne kenjük össze ragasztóval.

2. lépés

A mandzsetta felhelyézese előtt a ragasztandó felüleletet csiszolóvászonnal óvatosan megcsiszoljuk, majd a tisztitó folyadékkal megtisztítjuk mind a mandzsetta mind a ruha ragasztásra váró felületét.

3. lépés

A megfelelő sabalon kiválasztása után, arra húzzuk rá a ruha rgasztani kívánt részét. Csuklómandzsetta esetén általában egy 2 literes visszaváltós kólásüveg megfelelő.

4. lépés

Húzzuk fel a mandzsetát a ruhára addig a helyig ahol a ragasztás után szeretnénk a mandzsettát látni, majd a ragasztandó részt hajtsuk vissza. Így a neragasztózás után csak egyszerűen vissza kell a gumit hajtani. Ezek után biztos ami biztos a mandzsettát is meg a ruhát is tisztitó folyadékkal megtakaríthatjuk.

5. lépés

A ragasztót egy kis tálkába keverjük el az aktiválóval. A helyes keverési arány 1 rész edző 25 rész ragasztó. A ragasztó felhordása ecsettel mind a ruhára, mind a mandzsettára. A ragasztót mind a két felületre 3 rétegben kell felvinni. A rétegek felhordása között kis időt várni kell míg szárad ez általában 5 - 10 perc. Az utolsó réteg felhordása és száradási ideje után a mandzsettát egyszerűen hajtsuk vissza. És ragasztó görgővel vagy kézzel alaposan nyomkodjuk össze a két anyagot.

6. lépés

A visszahajtott ragasztott mandzsettát hagyjuk megszáradni kb 30 perc egy órát.  Ez után a mandzsettára is ragaszunk papír ragasztó csíkot úgy, hogy a két papírcsík között annyi hely legyen, mint a gumiszalag szélessége. Ezután ezt is tisztitó folyadékkal zsírmentesítsük.

7. lépés

A gumiszalag felragasztása. Mind a mandzsetta esetén itt is ugyanúgy hordjuk fel a ragasztó rétegeket a gumiszalagra is meg a szalag helyére is három rétegben. Majd ragasszuk a helyére hogy a szalag lefedje a ruha és a mandzsetta közötti illesztést. Ezek után a papirragasztó csíkok eltávolíthatóak.

Amennyiben szükséges a mandzsetta végét a csukló méretére vághatjuk. Arra kell figyelni ebben az esetben, hogy egy jó éles óllóval egy vágásból hajtsuk végre a felesleg levágását, így elkerülhetjük, hogy idővel a rossz vágás miatt a mandzsetta elszakadjon.

A nyakmandzsette cseréje

A nyakmandzsetta cseréje hasonló módon történik, mint a csuklómandzsettáé, némi kis trükköt belevíve.

1. lépés

Ugyanúgy hajszárót, és némi kézügyesség segítségével távolítsuk el a régi elöregedett mandzsettánkat.

2. lépés

A ragasztandó felületet takarítsuk meg az esetleges szennyeződésektől.

3. lépés

Mind a mandzsettát, mind a ruhát kenjük be 3 rétegben ragasztóval.

4. lépés

Itt jön a trükk. Vastagabb nejlonból vágjunk csíkokat. A csíkokat körbe a ruhán lévő ragasztóra száradás után fektessük rá. Majd helyezzük fel a mandzsettát. A nejloncsíkokra azért van szükség mert, ahhoz se a mandzsetta ragasztott része, se a ruha ragasztóval bekent része nem tapad. Így gyűrődés mentesen és buborékok nélkül tudjuk a madzsettát a helyére ragasztani. A csíkokat egyesével kivéve görgő, vagy az ujjunk segítségével erősen nyomkodjuk össze a két ragasztóval bekent felületet.

5. lépés

Keverjünk össze Aquasure-t és Cotol 240-t úgy hogy eléggé híg legyen. Majd a ruha és a mandzsetta találkozását háromszor kenjük át 1-1,5 cm-es csíkban. Mivel a Cotol 240 nem csak híggítja hanem gyorsítja az Aquasure kötési idejét így nem kell sokat várnunk a száradásra.

6. lépés

Miután az Aquasure megszáradt érdemes Talkum porral az egészet vastagon beporozni, hogy esetlegesen az elpakolás után, nehogy összeragadjon a ruhánk.

7. lépés

Mint aki jól végezte dolgát gyútsunk meg egy sisát és egy jó bor kíséretében nézegethetjük munkánk gyümölcsét.

A nyakmadzsetta és egyébb szárazruha javítós képeket a galériában találsz.

A ragasztó és a hozzá tartozó edző és tisztitó folyadék a Metal Carbon Kft.-nél beszerezhető www.metalcarbon.hu
